Известны воздухораспределители, получившие название «Displacement Flow Diffusers», для подачи приточного воздух в рабочую зону помещения, в которых по условиям теплового комфорта скорость притока воздуха должна быть не боле 0,5 м/с и перепад температур между приточным воздухом и воздухом помещения должен быть не более 5°С, что требует зимой догревать приточный наружный воздух до температуры: t_n = t_в - 5°C. Известные воздухораспределители не включают конструктивные элементы, позволяющие изменять температуру приточного воздуха t_n в зависимости от требуемой температуры воздуха t_в в рабочей зоне, что не позволяет осуществлять энергосберегающие решения, применение параметров приточного воздуха в зависимости от изменения параметров воздуха в обслуживаемой воздухораспределителем рабочей зоне участка обслуживаемого помещения.

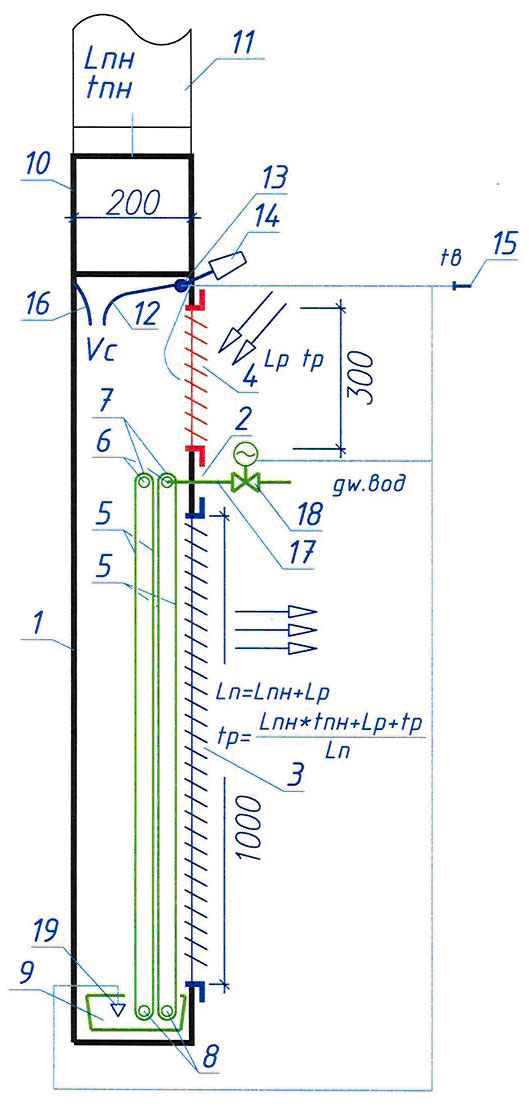

Устранение этих недостатков достигается в принципиально новой конструкции «Автоматизированный Воздухораспределитель Эжекционный Увлажнитель» (АВЭУ), схема которого показана на рис.1. АВЭУ имеет корпус (1) с наличием на фасадной части (2) нижнего приточного отверстия (3) и верхнего рециркуляционного отверстия (4). По сечению приточного отверстия (3) установлена лента (5) из гигроскопичного материала, натянутая между верхней трубой (6), у которой сверху имеется прорезь (7), и нижней трубой (8), опущенной в поддон (9), в верхней части корпуса (1) имеется патрубок (10), в который входит конец приточного воздухоотвода (11), по которому от центрального приточного агрегата поступает приготовленный наружный воздух L_пн с температурой t_пн и по сечению патруба (10) смонтированы две профильные створки, профиль которых имеет форму сопел, и длинная створка (12) подвижна и закреплена на поворачивающейся оси (13) от работы электрического привода (14), имеющего проводную связь с датчиком (15) контроля температуры воздуха в рабочей зоне t_в, на задней стенке корпуса (1) установлена профильная неподвижная короткая створка (16) и положение подвижной (12) и неподвижной (16) створок, имеющих профиль сопла, определяют ширину соплой щели h_с и, соответственно, скорость выхода приточного наружного воздух V_с, а труба (6) с прорезью (7) соединена с трубопроводом (17) подачи водопроводной воды gw.вод, и на трубопроводе (17) смонтирован клапан (18) с электрическим приводом, имеющим проводную связь с датчиком (15), а число лент (5) из гигроскопичного материала с трубами (6 и 8) может быть одна, две, три, а излишек воды с лент (5) стекает в поддон (9), где уровень воды контролируется поплавком (19), имеющем проводную связь с клапаном (18).

Предлагаемый аппарат АВЭУ применяется в системах микроклимата помещений содержания животных и птиц и устанавливается на полу у стены обслуживаемой зоны в помещении, где в рабочей зоне температура воздуха может быть зимой t_вx = 10°С, а летом возрастает до t_в = 27° (например, в помещении содержания в клетках кур-несушек [2]), приточный наружный воздух от центрального приточного агрегата круглый год подается с температурой ниже t_в и конец приточного воздуховода (11) установлен в патрубок (10) корпуса (1) и по нему поступает приготовленный зимой до температуры t_пнх = 0°С в количестве L_пнх = 1000 м3/час, а при положении подвижной профильной створки (12) по отношению к неподвижной профильной створке (16) образуется щель шириной h_с , при которой L_пнх входит из щели со скоростью V_с = 8 м/с и эжектирует из помещения через верхнее открытое отверстие (4) внутренний воздух температурой t_pв = t_вx = 10°C в количестве L_вр = 1000 м3/час и в корпусе (1) образуется смесь приточного воздуха в количестве L_n = 1000 + 1000 = 2000 м3/час с температурой смеси t_nx = 5°С, что обусловит поглощение теплопритоков в обслуживаемой зоне и обеспечивает поддержание t_вx = 10°С, а при повышении температуры наружного воздуха до t_n = t_пнх = 0°С расход на нагрев t_пн в приточном агрегате прекратится и дальнейшее повышение t_н вызовет, соответственно, повышение температур t_пн , t_pв , t_п, а датчик (15) настроен на поддержание комфортного уровня температур t_в = от 18°C до 22°С и после возрастания t_в > 22°C от датчика (15) последует команда на перемещение длинной профильной створки (12) в сторону отверстия (4), ширина щели h_c возрастет, уменьшиться скорость V_с и сократиться количество эжектируемого из помещения внутреннего рециркуляционного воздуха L_вр, но снижение V_с обусловит сокращение аэродинамических потерь в сети приточного вентилятора и его производительность возрастет, что обусловит и увеличение расхода L_пн через патрубок (10), а при дальнейшем возрастании t_в > 22°C створка (12) переместится вправо к отверстию (4) перекроет поступление L_вр, а при возрастании t_n > 22°С , соответственно, будет расти и t_в > 22°С, что будет воспринято датчиком (15), от которого по проводам последует сигнал к электрическому приводу на клапане (18) для его открытия и по трубопроводу (17) будет поступать водопроводная вода gw.вод в верхние трубки (6, а через прорези (7) вода будет поступать к гигроскопичному материалу лент (5) и влага быстро по капиллярам материала ленты (5) достаточно полно увлажняет его и проходящий через влажный материал приточный наружный воздух охлаждается и увлажняется адиабатно, и если в корпусе (1) установлена одна лента (5), то эффективность адиабатного увлажнения Е_а = 0,5, при монтаже в корпус (1) двух лент (5) коэффициент E_а = 0,7, а при трёх лентах (5) коэффициент Е_а = 0,85, а расход водопроводной воды через автоматический клапан (18) должен быть близок к количеству испаряемой с поверхности лент (5) воды и если водопроводной воды поступает больше, то излишек накапливается в поддон (9), а при возрастании уровня воды в поддон (9) до контролируемого плавником (19), то последует сигнал на закрытые клапана (18) поступления водопроводной воды по трубопроводу (17) к трубам (6), а гигроскопичный материал лент (5) будет поглощать воду из поддона (9), и при понижении уровня в нём воды поплавок (19) подает команду на открытие клапана (18).

Предмет изобретения

Рис.1
